Technický popis zařízení

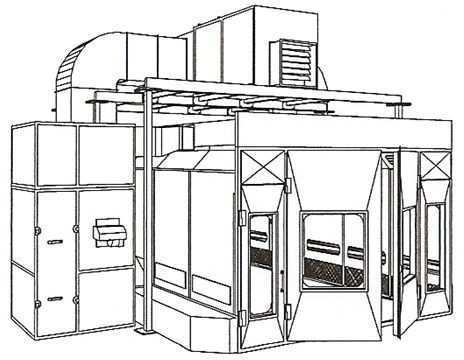

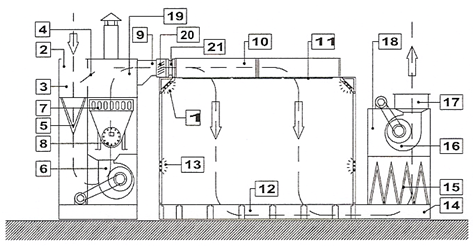

- Nakloněné držáky světel s 30W neonovými zářivkami
- Předfiltry termoventilační jednotky
- Velký sací oblouk
- Recyklující automatická vzdušnice
- Předfiltry termoventilační jednotky
- Radiální ventilátor; rychlost toku 16.000/41.000 m3/hod.
- Tepelný výměník. Trubkový svazek
- Tepelný výměník. Ohřívač
- Přívod horkého vzduchu
- Sběrač (klidová zóna)
- Stropní filtry
- Vývody použitého vzduchu
- Boční stropní držáky světel s 30W neonovými zářivkami
- Výfuková jednotka. Lichoběžníková trubní armatura
- Výfuková jednotka se syntetickým kapsovým filtrem (volně aktivované uhlí)
- Výfuková jednotka. Sací radiální ventilátor
- Výfuková jednotka. Výstupní kryt
- Struktura výfukové jednotky
- Termoventilační jednotka horkého vzduchu
- Protipožární kryt
- Spoj tlumící vibrace
Základy
Základy tvoří podloží komory. Toto podloží je nezbytné pro odvod použitého vzduchu z komory ven. Existují tři druhy základů:

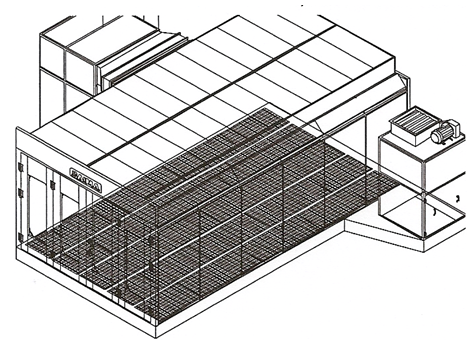

A) Základ z prefabrikovaných kovových dílů
Ocelové díly, které jsou sešroubovány dohromady a vytváří tak celistvý komplet. Tyto díly jsou projektovány s ohledem na správný odvod toku předfiltrovaného vzduchu.
Tento základ se délkou i šířkou shoduje s rozměry komory; je instalován pod komorou, kterou mírně naklání směrem ke vstupu.
Pokud si nepřejete, aby komora byla nakloněná, můžete základ podložit nebo požádat výrobce o zvýšení stupátek. Nášlapná podlážka je vyrobena z tvarovaných, galvanizovaných nebo neupravených roštů v závislosti na požadavcích zákazníka. Rošty jsou vyrobeny z příčně orientovaných prutů z ploché oceli o rozměrech 30/10 mm, která tvoří okraje a nosnou strukturu podlážky.
B) Zděný základ
Zákazník vyrobí zděný základ v souladu s naším plánem, pokud smlouva nestanoví jinak. Tento základ je nezbytný k odvodu použitého vzduchu ven; kromě toho slouží jako základová deska komory. Takový základ je tvořen zděnou podlahou o příslušné nosnosti. Její rozměry musí určit kvalifikovaný technik na základě požadavků zákazník a na jeho náklady. V úvahu je přitom nutno vzít pracovní zatížení a místní opatření pro případ zemětřesení.
V podlaze se nacházejí dva kanály zakryté námi dodávanými rošty; tudy může použitý vzduch unikat z komory ven. Vzduch čistí speciální filtry umístěné pod rošty. Aby bylo možné zajistit plynulý průtok vzduchu, musí být kanály minimálně 80 cm vysoké.
V kanálech mohou být za účelem podpory podlážky instalovány příčky; ty však nesmí bránit průtoku vzduchu. Přepážky musí být zasazeny do stěn kanálů, nebo v nich musí být vytvořeny velké otvory. Odsávací tunel, do kterého je proud vzduchu sváděn, musí mít rozměry 150x80 cm a nesmí být tvořen úhly většími než 90O, aby nebránil průtoku vzduchu.

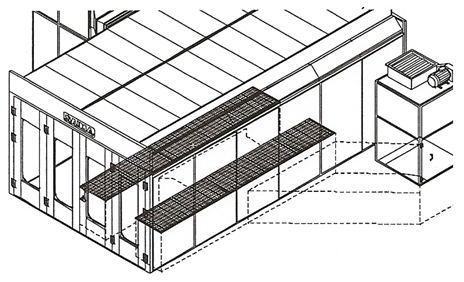

C) Boční vývod vzduchu
V případě bočního vývodu vzduchu, který je často používán v případech, kdy není možné realizovat práce nezbytné k vytvoření struktury A nebo B, není nutné provádět žádné dodatečné práce. Dbejte však na to, aby podlaha v místě instalace komory byla dokonale plochá a rovná. To je nezbytné pro vyrovnání zařízení a zajištění správného chodu komory.
Panel předního vstupu
Přední vstup, který je opatřen dveřmi s bočními závěsy nebo motorem poháněnou navíjecí zástěnou, umožňuje objektům určeným k lakování vstup do komory. Pokud je vstup uzavřen, dokonale odděluje komoru od vnějšího prostředí.
Křídla dveří jsou vyrobena z plechů z oceli té nejvyšší kvality; plachy mohou být v závislosti na požadavcích zákazníka galvanizovány, nalakovány nebo potaženy vrstvou PVC. Motorem poháněná brána je tvořena příčnými lištami z barevného hliníku o rozměrech uzpůsobených přání zákazníka.
Přední vstup může být následujících typů:

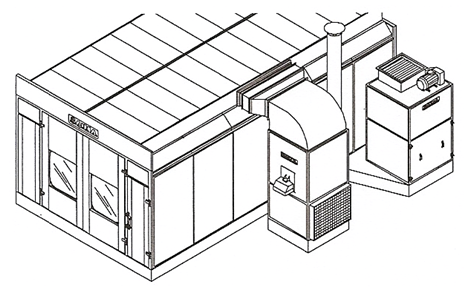

A – Přední vstup – dvě křídla
Průčelí se dvěma křídly má využitelnou vstupní šířku 250 cm a obvykle je používáno u komor s maximální šířkou 407 cm. Po stranách hlavních křídel může být v závislosti na možnostech a požadavcích zákazníka umístěn jeden nebo více nouzových východů.
Na zákazníkovo přání mohou být hlavní dveře komory a/nebo nouzové východy opatřeny kontrolním průzorem.

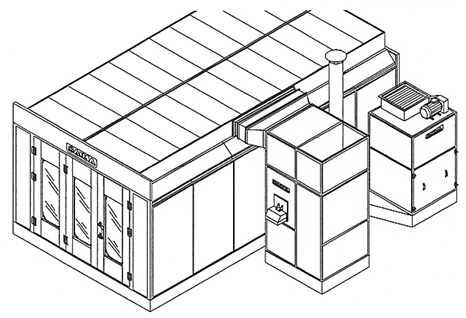

B – Přední vstup – tři křídla
Průčelí se třemi křídly má využitelnou vstupní šířku 282 cm a obvykle je používáno u komor s maximální šířkou 407 cm bez servisních dveří; u komor o šířce 469 cm; u verze vybavené dvěma servisními dveřmi, umístěnými z boku hlavního vstupu. U této verze jsou všechny dveře opatřeny kontrolními průzory, pokud si zákazník nepřeje jinak.
C – Přední vstup – čtyři křídla
Tato verze je určena pro komory s minimální šířkou 407 cm. Využitelná šířka 379 cm umožňuje vstup i objemným objektům. Tento typ průčelí není opatřen předními servisními dveřmi.
